風淋室控制接線路圖解

風淋室的結構大部一般都不太了解，其中里面就有一樣比較重要的東西，它決定著風淋室的的運行及使用效果，那就是風淋室的控制線路圖，那什么是風淋室控制接線圖呢？最近fenglins也聽到過一些客戶在問這些問題，屬于使用風淋室企業(yè)在維護過程中比較關心的事項：

我們先介紹一下風淋室的大概結構：

1、風淋室由大箱體（風機、過濾器安裝于此箱體內）、小箱體（雙吹風淋室此側安裝噴嘴，數量與大箱體一致、頂板（安裝內嵌式照明燈）、內底板（不銹鋼砂板）、風淋室雙門體與其它配件：過濾器，風機，智能電路板，噴嘴，照明燈等組成。風淋室大、小箱體與風淋室內部供選用的材質主要有二種：全A3冷板多層酸洗靜電噴涂（通常稱為冷板），不銹鋼板（SUS201，SUS304，SUS316等，厚度一般為0.8~1.5mm風淋室不同的材質與厚度會直接影響到風淋室價格成本）。

2、風淋室電機：風淋室使用電源380V50Hz，是三相五線，相對溫度在5℃~35℃，大氣壓力在86Kpa～106Kpa范圍內。風淋室專用風機是高品質雙渦殼、高效、大風量、低噪音。不含外進口風機，國內風淋室專用風機品牌有： DF-7、上海南泰、梓成、泛士達等等。好的風淋室專用風機決定到風淋室的風速與風淋室吹淋的效果。

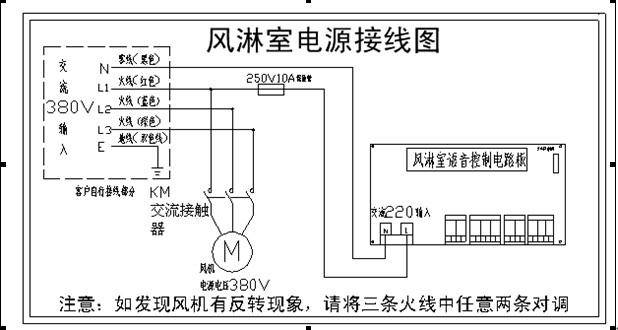

3、風淋室控制面板接線圖圖解如下：
